概述

FLRN36-12D六氟化硫(SF.,)高壓負荷開關是額定電壓為12kV的開關設備，采用SF,氣體作為滅弧和絕緣介質，開關內部有合閘、分閘和接地三個工位，具有體積小，安裝使用方便和環境適應性強等特點。

本系列負荷開關分為FLN36-12D(K型單彈簧操作機構）和FLRN36-12D(A型雙彈簧操作機構）兩種。FLRN36-12D型可組合成負荷開關＋熔斷器組合電器并具有控制和保護功能，可供供電及變電所作為用電設備的保護和控制之用，尤其適用于環網柜、電纜分接箱和配電開閉所。

符合標準IEC60265、IEC62271、GB3804、GB16926等。

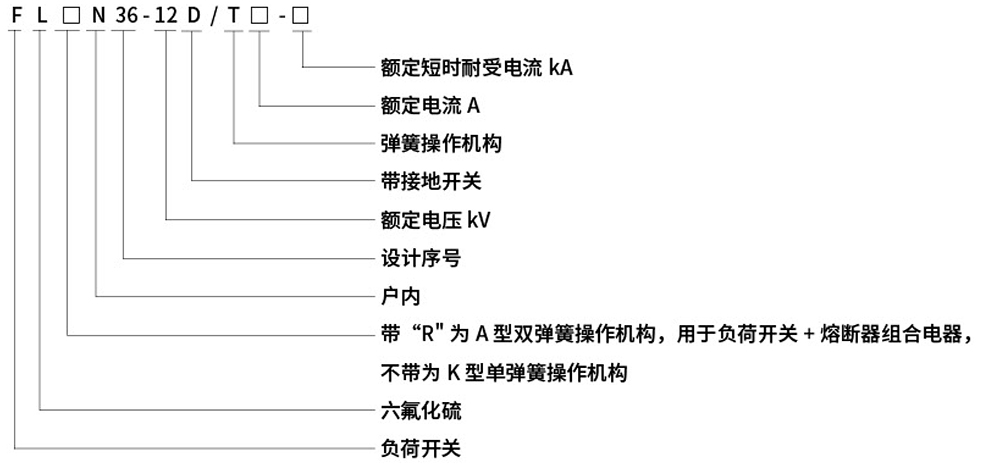

型號含義

產品主要特點

負荷開關和組合電器由相同的絕緣軀殼開關本體、相同的彈簧操動機構、熔斷器觸頭座和熔斷器動作撞擊脫扣系統組成。裝可觸摸型電纜前接頭負荷開關由專用的絕緣軀殼開關本體、通用的彈簧澡動機構組成。

上下軀殼由環氧樹脂注射而成，構成充氣內腔，公用動觸頭作旋轉運動可循序完成“舍-分·接地”三種工作狀態，在基本手力彈簧貯能操動機構上可加裝電動臺、分閘，實現遙控操作,供用戶選擇。

機構箱正面設有SF。氣體壓力表和位置指示，壓力表用于監視SF。氣體壓力變化。位置指示裝置直接與動觸頭傳動軸聯接，指示動觸頭的工作位置**可靠。

軀殼后部設有安全隔膜，滿足壓力系統要求，具有釋壓排逸功能，當滅弧室內部可能會發生某種事故造成壓力過高時，過壓氣體可沖破隔膜得到釋放。氣體直接噴向后部，避免了向前噴射或其他現象，從而確保人身安全。

負荷開關與接地開關、接地開關與前門(開關有此聯鎖，供配柜時使用)均有可靠的機械聯鎖。

主要技術參數

*為型式試驗型號，如需要選用其他型號產品,須經相關試驗。

當開關內的氣體壓力為零表壓時，負荷開關仍能進行額定電流的合分閘操作。
