HXGN□-12 箱型固定式交流金屬封閉環網開關設備
HXGN□-12ZF(R)交流金屬封閉環網開關設備(簡稱環網柜)適用于交流50Hz, 12kV 的網絡作為開斷負荷和短路及關合短路電流用，本環網柜配手動、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。本環網柜成套性強、體積小、無火災和爆炸危險，具有可靠“五防”功能。
產品詳情
Product Details
概述
HXGND-12ZF(R)交流金屬封閉環網開關設備(簡稱環網柜)適用于交流50Hz，12kV的網絡作為開斷負荷和短路及關合短路電流用，本環網柜配手動、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。本環網柜成套性強、體積小、無火災和爆炸危險，具有可靠“五防”功能。

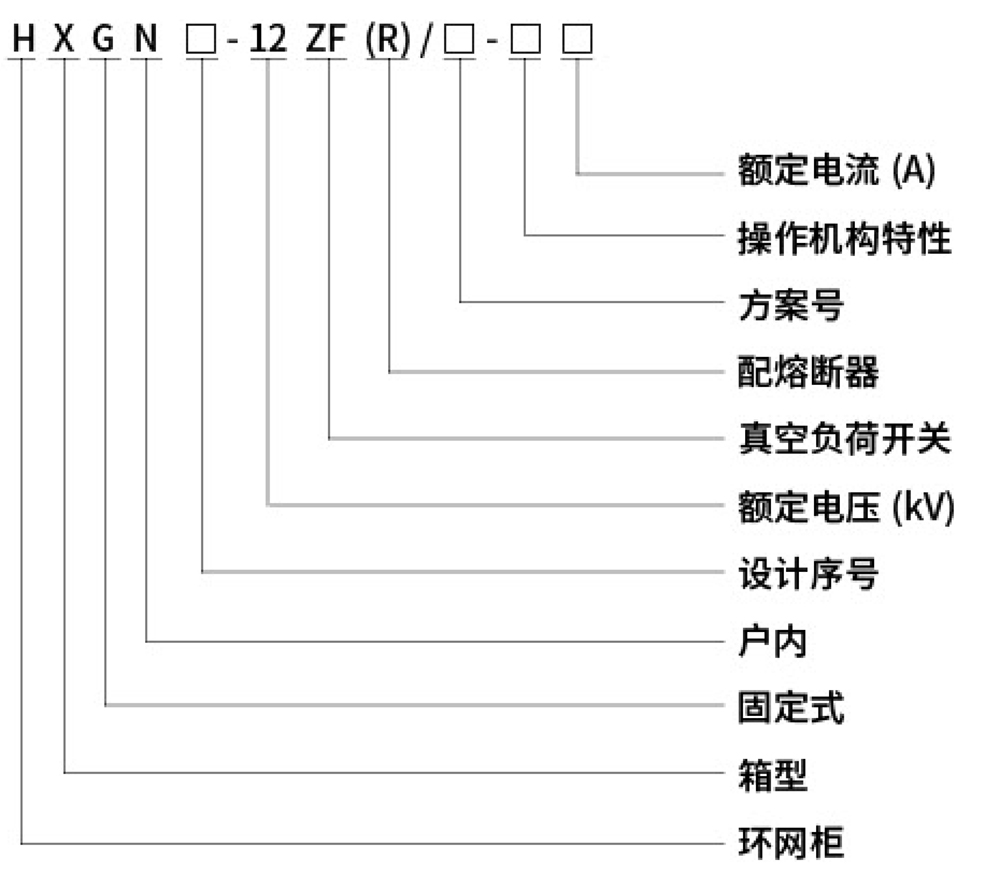

型號含義
主要技術參數
| 項目 | 單位 | 參致 | |
| 額定電壓╱**工作電壓 | kv | 10/12 | |
| 額定電流 | A | 630 | |
| 主母線電流 | 進線柜 | A | 630 |
| 出線柜 | 125 | ||
| 額定短時耐受電流 | kA | 20 | |
| 額定短路持續時間 | s | 4 | |
| 額定峰值耐受電流 | kA | 50 | |
| 額定短路關合電流 | kA | 50 | |
| 額定有功負載開斷電流 | A | 630 | |
| 閉環開斷電流 | A | 630 | |
| 額定電蘊充電電流 | kA | 20 | |
| 接地開關額定短時耐受電流 | kA | 20 | |
| 接地開關額定短路持續時間 | s | 4(2) | |
| 接地開關額定峰值耐受電流 | kA | 50 | |
| 接地開關額定短路關合電流 | kA | 50 | |
| 1min額定工頻耐受電壓 | 相問、相對地、真空負荷開關斷口 | w | 42 |
| 隔離開關斷口 | 48 | ||
| 額定雷電沖擊耐受電壓 | 相間、相對地、真空負荷開關斷口 | wv | 75 |
| 隔離開關斷口 | 85 | ||
| 機構壽命 | 真空負荷開關 | 次 | 10000 |
| 接地開關(刀)、隔離開關(刀) | 2000 | ||
| 交接電流 | A | 3150 | |
