概述

公司自主研發生產的DRM -24型充氣式SF6金屬封閉全絕緣系列環網開關柜，已經過國家高壓電器試驗中心型式試驗。廣泛用于24kV配電系統，是城鄉各類用戶變配電系統的**開關產品。

開關柜為模塊化單元模式，可根據不同用途進行組合;由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。

DRM-24型充氣式開關柜是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全,并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了高可靠性和安全性。DRM-24型充氣式開關柜同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到**。

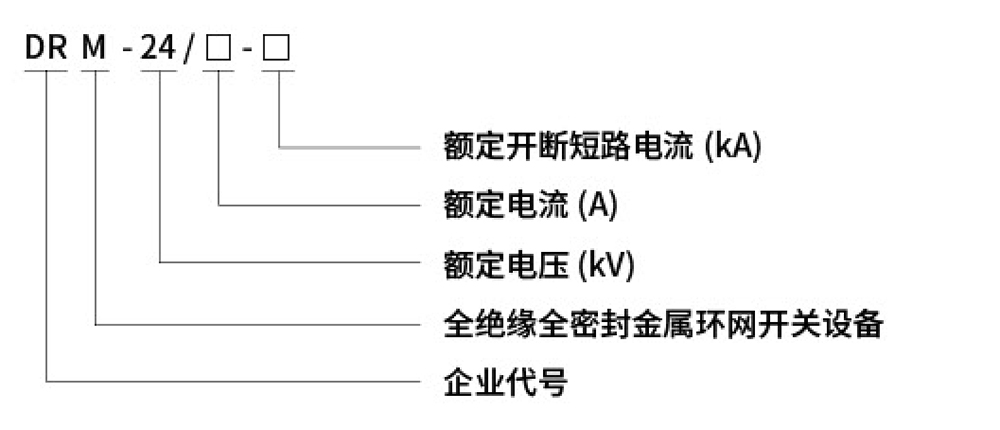

型號含義

產品主要特點

DRM-24系列充氣柜SF。氣體作為滅弧及絕緣介質。

◆開關柜為全密封、全絕緣結構;母線、開關及帶電部件完全封閉在不銹鋼殼體中。

◆腔體充以1.4bar的Sr。氣體，防護等繯達到, P67:整個開關裝置完全不受外部環境條件的影響,即使在短時水浸等極端情況下也能保證開關正常運行,產品終身免維護?！糸_關柜具有完善的“五防”聯鎖裝置，徹底杜絕人為誤操作可能引起的人員及設備運行故障。

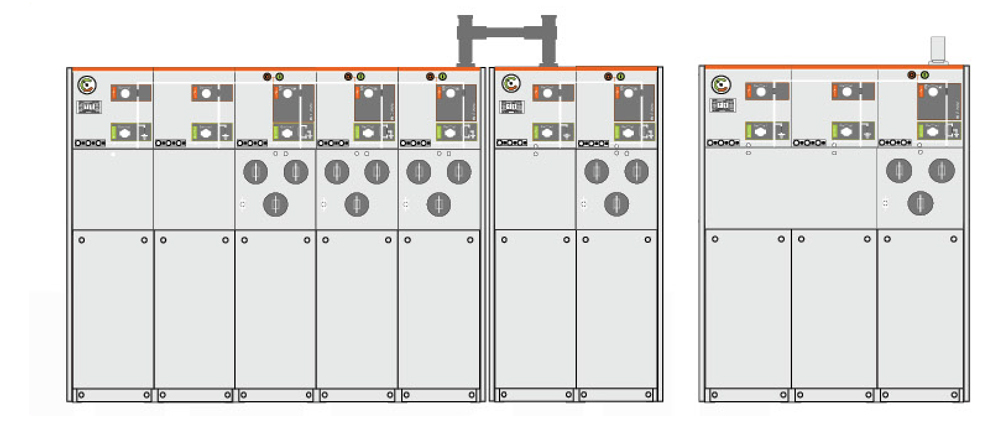

所有開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全。◆開關柜分為固定單元組合和可擴展單元組合兩類。

◆開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展?！艄耋w尺寸安裝方便,并能夠適合空間狹小及環境條件不良的地方。

◆開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。

主要技術參數

注:取決于熔斷器的電流額定值。
