DR-XGN□-24 箱型交流金屬封閉環網開關設備
DR-XGN□-24箱型交流金屬封閉環網開關設備，是新一代以六氟化硫負荷開關為主，可配置斷路器、隔離開關、電流互感器、電壓互感器、避雷器等電器元件。整柜采用空氣絕緣、適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備，具有外形美觀、結構簡單、體積小、操作靈活、聯鎖可靠等特點。
產品詳情
Product Details
概述
DR-XGN-24箱型交流金屬封閉環網開關設備，是新一代以六氟化硫負荷開關為主，可配置斷路器、隔離開關、電流互感器、電壓互感器、避雷器等電器元件。整柜采用空氣絕緣、適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備，具有外形美觀、結構簡單、體積小、操作靈活、聯鎖可靠等特點。
本環網柜適用于三相交流50Hz，額定電壓 12kV的環網供電系統中，廣泛應用于工業及民用電纜環網及供電末端工程。特別適用于以下場所;城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、隧道、風力發電等。

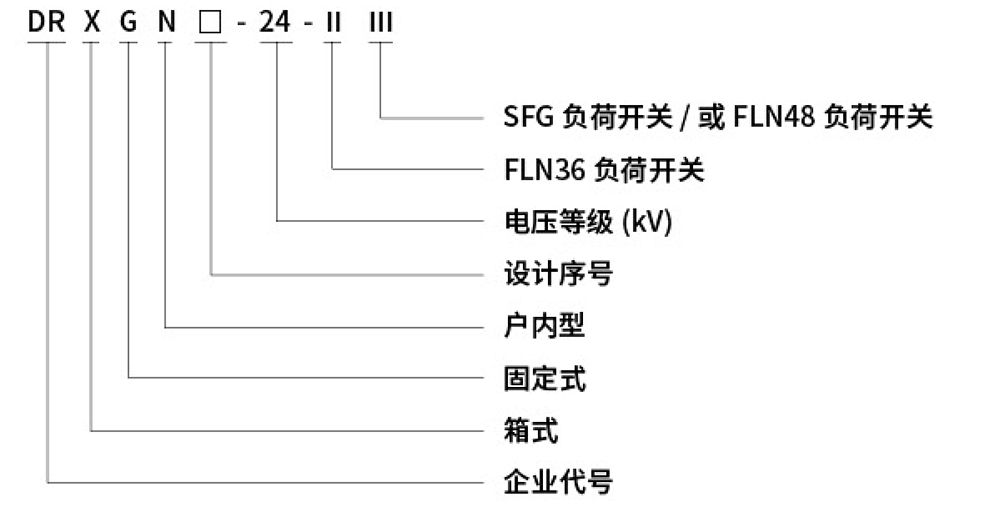

型號含義
產品主要特點
◆增加主變容量,提高變電站供電能力。
◆提高配電線路的送電能力，減少配電線路數量。
◆增大中壓線路的供電半徑。
此電壓等級早前在小區域試運行，經國網公司要求，由江蘇省級試點推廣20kV電壓等級，現南網也準備在廣東等地開始推廣20kV電壓等級，可以預測,最終24kV設備將會主導市場。
主要技術參數
| 項目 | 單位 | 20kV SF%環網開關設備 | ||
| 額定電壓 | kv | 24 | ||
| 額定頻率 | Hz | 50 | ||
| 額定電流 | A | 630A ≤100(負荷開關-熔斷器組合柜） | ||
| 額定短路開斷電流 | kA | 31.5 | ||
| 額定關合電流〔峰值) | kA | 50 | ||
| 額定熱穩定電流 | kA/3s | 20 | ||
| 額定動穩定電流（峰值) | kA | 50 | ||
| 絕綠水平 | 工頻耐壓 | 相間及對地 | kv/1min | 65 |
| 斷口 | kv/1min | 79 | ||
| 雷電沖擊耐壓 | 相問及對地 | kv | 125 | |
| 斷口 | kv | 145 | ||
| 額定有功負載開斷電流 | A | 630 | ||
| 額定電類充電開斷電流 | A | 25 | ||
| 主回路電阻 | uΩ | 300 | ||
| 動力機能 | 彈簧式:DC/C 220V/480V | |||
| 額定轉移電流 | A | 870 | ||
| 機械壽命 | 負荷開關:3000次;接地開關:2000次 | |||
