概述

隨著社會的不斷發展進步，我國城市電網發生了巨大變化,大多數城市已經形成或正在形成眾多的用電負荷密集區。過去那種從變電站12/24kV線路【或分支線路）到直接用戶的供電已經難以滿足城市發展的要求。因而產生了一種新的供電方式通過開閉所向用戶供電。但是隨著城市密集化的加劇,原有的一些土建型開閉所已受到土地和城市規劃的限制，因此出現了一種更加先進、實用的戶外高壓環網箱〔標準化)。該產品無需土建而且占地面積少，配置非常靈活供電方式更加可靠,建設安裝，調試時間大為縮短，總體造價降低。

隨著現代工業的發展，對電氣控制設備自動化和智能化程度越來越高，利用現代電子技術、傳感器技術、通信技術、計算機網絡技術，將電力設備在正常及事故狀況下的監測、保護、控制、計量等集成化，達到良好的管理,已成為一種必然趨勢和發展方向。

戶外高壓環網箱（標準化)是采用和借鑒國外的先進技術，將12/24kV開關柜、斷路器、負荷開關、電流電壓互感器、12/24kv電源PT、開閉所FTU,RTU、通信控制終端(CCu).12/24kV計量及自動抄表、USP電源及指示儀表等安裝調試好裝入一個可移動、密封防潮的不銹鋼箱體內,從而實現了城市配電網中一、二次系統的集成化、裝配的模塊化，縮短了建設周期，大大地提高了城市電網運行的可靠性。

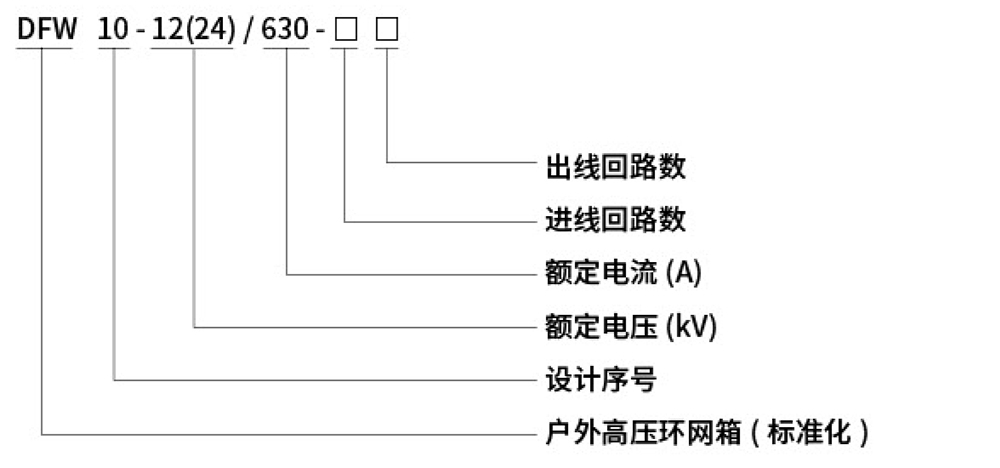

型號含義

產品主要特點

產品采用氣體絕緣，可配斷路器、負荷開關、組合電器等一次方案。該產品是根據最新配網自動化標準進行一二次融合設計，集成DTU和智能傳感、在線檢測等智能組件，適合各種配網自動化系統應用。

◆環境適應能力強

◇全工業級設計,嚴酷等級達到戶外Ⅳ級

◇良好的電磁兼容設計,內部測試滿足Ⅳ級要求;◇現場安裝、調試方便;

◇后期維護方便、費用少,提供遠程維護?！艄δ茇S富、性能卓越

◇多種通訊口,雙以太網、4串口、支持光纖、無線路由通信;◇支持目前流行規約，GB101、GB104、cDT、MODBUS等;◇支持通信對時,≤5S，守時精度≤2S/天;

◇支持國網通信數據加密(168號文);

◇控制4路、6路、8路開關設備,及隔離開關和接地刀閘;◇支持環境溫度濕度監控;

◇具備諧波分析功能;支持“三遙”功能、模擬量精度達到0.2/0.5級;◇具備多種保護功能,短路過流、單相接地;

◇80點故障錄波和故障報文上傳;

◇支持多種電壓/功率操作電源,電池活化;◇支持電磁互感器或電子式互感器接入;

◆智能化:集成配網自動化智能終端，能實現配網自動化、饋線自動化等智能配網功能。

◆集成化∶一二次融合設計，一次開關設備融合了二次智能組件，一體化設計，方便集成與運維。

◆小型化:結構緊湊，操作簡便，主配我公司生產的氣體絕緣開關柜、固體絕緣開關柜設備。

◆多樣化:斷路器、負荷開關、組合電器等多種方案自由組合，滿足不同需求。

主要技術參數
